Công Tắc Dòng Chảy Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

1. Giới thiệu công tắc dòng chảy

Công tắc dòng chảy (Flow Switch) là thiết bị dùng để phát hiện và giám sát tình trạng dòng chảy của chất lỏng trong đường ống. Khi lưu lượng chất lỏng đạt hoặc giảm xuống dưới ngưỡng tác động, thiết bị sẽ chuyển trạng thái tiếp điểm điện để điều khiển hoặc cảnh báo cho hệ thống.

Công tắc dòng chảy dạng cánh gạt được sử dụng phổ biến trong các hệ thống cấp nước, máy bơm, hệ thống giải nhiệt dầu, chiller và dây chuyền sản xuất công nghiệp.

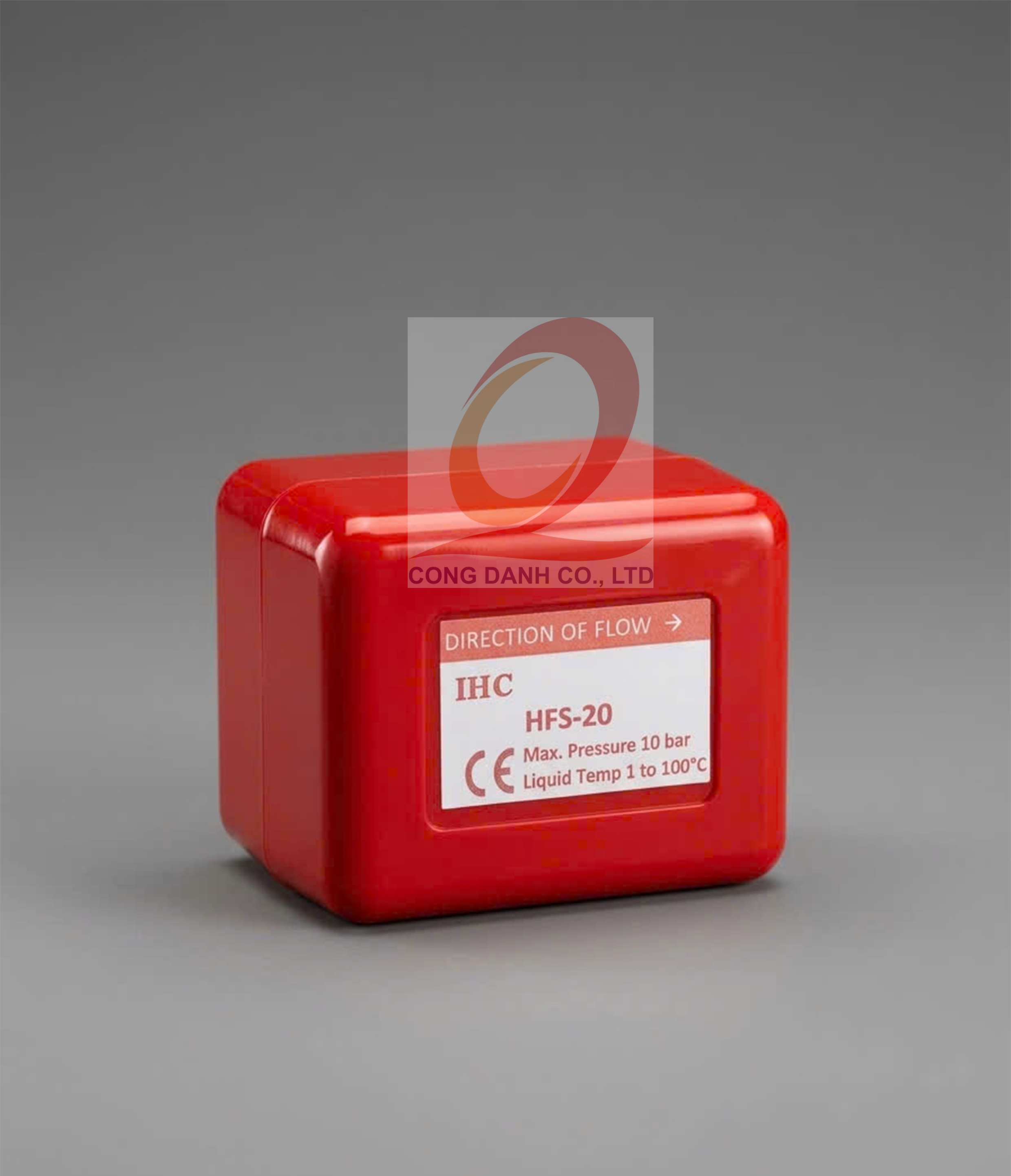

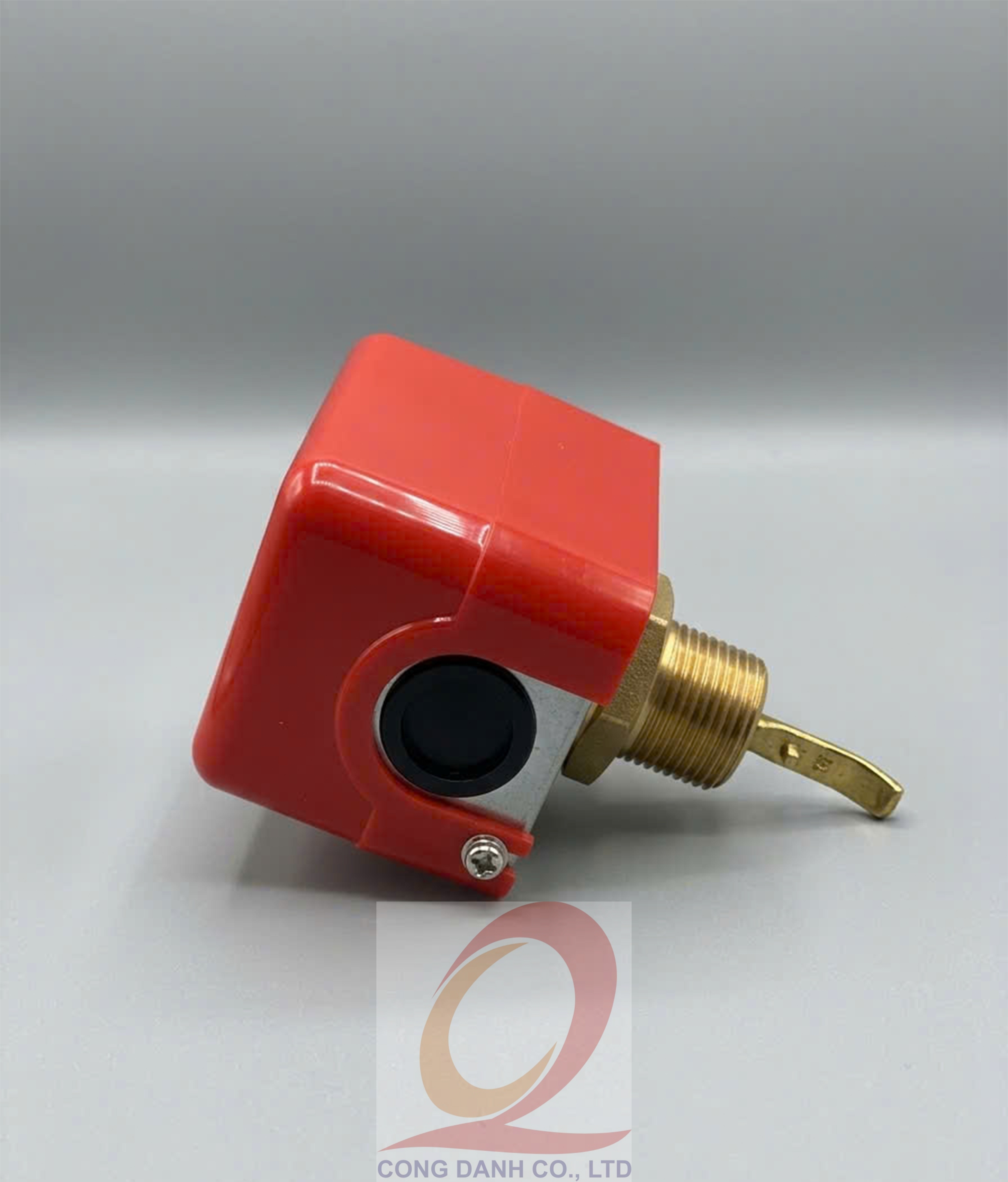

Với thiết kế gồm hộp công tắc, thân ren bằng đồng và cánh gạt kim loại, sản phẩm có thể được lắp trực tiếp trên đường ống để giám sát dòng chảy và hỗ trợ bảo vệ thiết bị.

2. Cấu tạo của công tắc dòng chảy

Công tắc dòng chảy dạng cánh gạt thường bao gồm các bộ phận chính:

• Vỏ công tắc: Bảo vệ cơ cấu đóng ngắt và các tiếp điểm điện bên trong.

• Thân kết nối: Có dạng ren, giúp lắp đặt thiết bị vào đường ống.

• Cánh gạt cảm biến: Tiếp xúc với dòng chất lỏng, tạo chuyển động khi lưu lượng thay đổi.

• Cơ cấu truyền động: Truyền chuyển động từ cánh gạt đến bộ phận đóng ngắt.

• Tiếp điểm điện: Thực hiện đóng hoặc ngắt mạch điều khiển theo trạng thái dòng chảy.

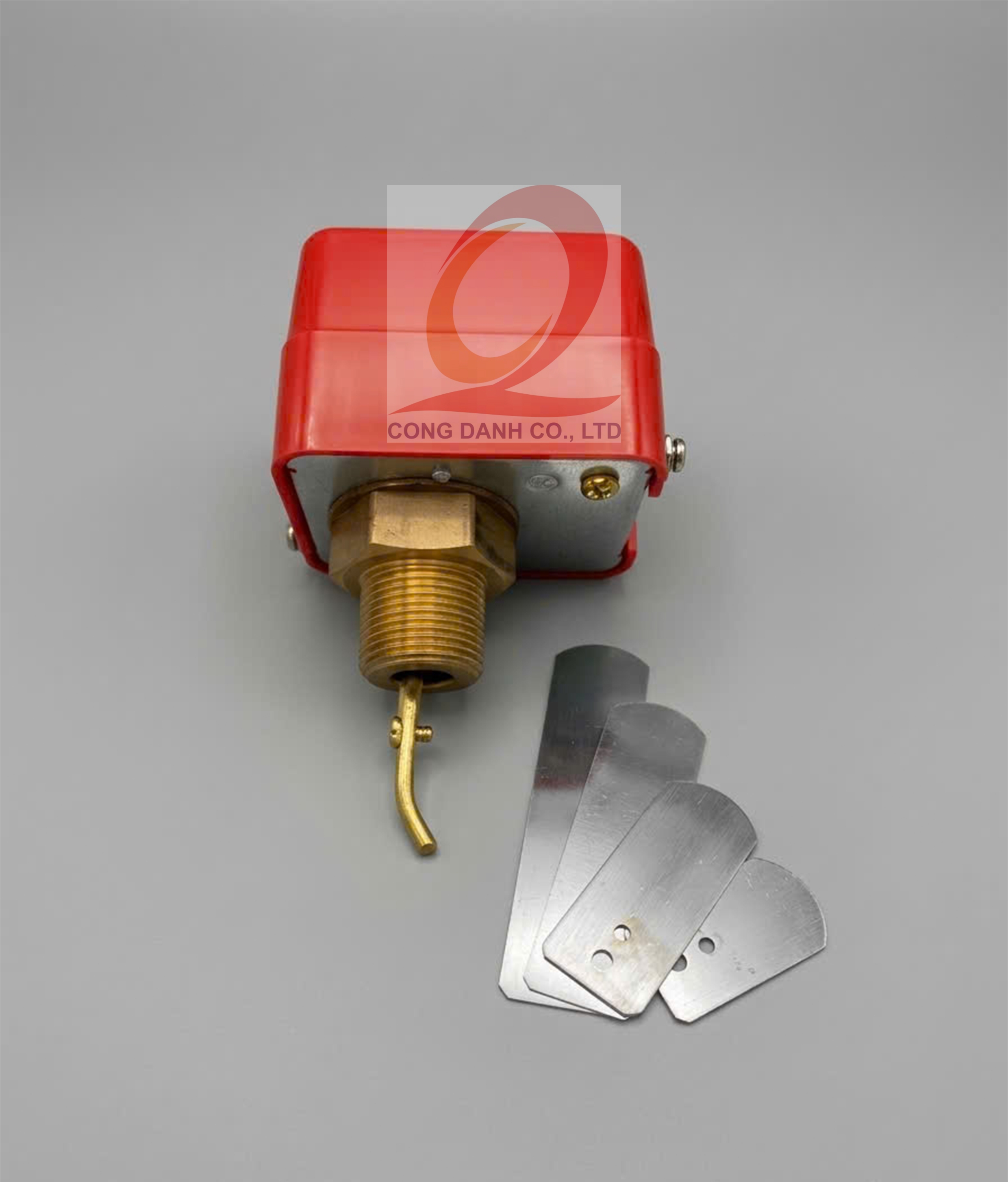

Tùy theo model, công tắc có thể đi kèm nhiều cánh gạt với kích thước khác nhau nhằm phù hợp với đường kính ống và điều kiện lắp đặt.

3. Nguyên lý hoạt động của công tắc dòng chảy

Công tắc dòng chảy hoạt động dựa trên tác động của dòng chất lỏng lên cánh gạt.

Khi chất lỏng lưu thông trong đường ống, lực tác động lên cánh gạt làm cơ cấu bên trong chuyển động. Chuyển động này khiến tiếp điểm điện thay đổi trạng thái, gửi tín hiệu đến bộ điều khiển hoặc tủ điện.

Khi dòng chảy giảm xuống dưới ngưỡng tác động hoặc dừng hoàn toàn, cơ cấu công tắc trở về trạng thái tương ứng theo thiết kế.

Nhờ nguyên lý này, công tắc dòng chảy có thể hỗ trợ phát hiện tình trạng mất dòng, giám sát hoạt động của hệ thống tuần hoàn và kích hoạt cảnh báo khi cần thiết.

4. Ứng dụng của công tắc dòng chảy

Công tắc dòng chảy được ứng dụng trong nhiều lĩnh vực công nghiệp:

• Hệ thống máy bơm nước: Giám sát tình trạng dòng nước và hỗ trợ bảo vệ hệ thống.

• Máy làm lạnh Chiller: Kiểm tra dòng nước tuần hoàn qua thiết bị trao đổi nhiệt.

• Bộ giải nhiệt dầu thủy lực: Giám sát dòng nước làm mát trong hệ thống giải nhiệt.

• Hệ thống HVAC: Kiểm soát dòng nước trong đường ống điều hòa không khí.

• Hệ thống cấp nước công nghiệp: Phát hiện tình trạng dòng chảy trong đường ống.

• Dây chuyền sản xuất: Kết hợp với bộ điều khiển để thực hiện chức năng liên động và cảnh báo.

Lưu ý: Công tắc dòng chảy chỉ phù hợp với môi chất, nhiệt độ, áp suất và điều kiện làm việc nằm trong giới hạn của model được lựa chọn.

5. Ưu điểm của công tắc dòng chảy dạng cánh gạt

• Thiết kế nhỏ gọn, thuận tiện lắp đặt trên đường ống.

• Cơ chế phát hiện dòng chảy bằng cánh gạt đơn giản.

• Có thể kết nối với tủ điện, relay hoặc hệ thống điều khiển phù hợp.

• Hỗ trợ giám sát dòng chảy và nâng cao độ an toàn cho hệ thống.

• Nhiều kích thước cánh gạt có thể đáp ứng các điều kiện lắp đặt khác nhau, tùy model.

6. Những lưu ý khi chọn mua công tắc dòng chảy

Để lựa chọn công tắc dòng chảy phù hợp, khách hàng cần kiểm tra các thông số sau:

• Đường kính và kích thước ren: Đảm bảo tương thích với đường ống.

• Lưu lượng tác động: Xác định ngưỡng lưu lượng đóng hoặc ngắt tiếp điểm.

• Áp suất và nhiệt độ làm việc: Phù hợp với điều kiện vận hành thực tế.

• Vật liệu thân và cánh gạt: Tương thích với môi chất sử dụng.

• Thông số tiếp điểm điện: Kiểm tra điện áp, dòng điện và loại tiếp điểm theo tài liệu kỹ thuật.

• Vị trí lắp đặt: Tuân thủ hướng dẫn của nhà sản xuất để thiết bị hoạt động chính xác.

Không nên lựa chọn sản phẩm chỉ dựa vào hình dáng hoặc kích thước ren. Cần đối chiếu thông số kỹ thuật thực tế trước khi lắp đặt.

7. Mua công tắc dòng chảy ở đâu?

Nếu bạn đang tìm kiếm công tắc dòng chảy phục vụ hệ thống cấp nước, máy bơm, giải nhiệt dầu hoặc dây chuyền công nghiệp, việc lựa chọn đúng model sẽ giúp hệ thống giám sát dòng chảy hiệu quả và vận hành ổn định hơn.

CÔNG TY TNHH TM DV KT CÔNG DANH - TÂN ĐÔNG HẢI cung cấp các sản phẩm thiết bị công nghiệp, thiết bị khí nén và thủy lực phục vụ nhu cầu sản xuất, bảo trì và tự động hóa.

Liên hệ để được tư vấn lựa chọn công tắc dòng chảy theo kích thước đường ống, môi chất sử dụng và yêu cầu kỹ thuật thực tế.

8. Kết luận

Công tắc dòng chảy là thiết bị hữu ích trong việc giám sát lưu lượng chất lỏng và hỗ trợ điều khiển hệ thống tự động. Với thiết kế cánh gạt, sản phẩm phù hợp với nhiều ứng dụng cấp nước, giải nhiệt và tuần hoàn chất lỏng công nghiệp khi được lựa chọn và lắp đặt đúng kỹ thuật.
